3.旁路系统
旁路系统是袋式除尘器安全的重要设施。
在除尘系统设计中设置旁路烟道以锅炉在烟气温度异常、锅炉“四管爆裂”严重等条件下,对滤袋进行保护。
旁通阀和离线阀采用气动快开压盖形式、气缸控制阀板上下运动控制,密封圈采用耐酸碱、氟橡胶,一般的耐温达到250度,零泄漏,在锅炉点火喷油和烟气温度异常以及其他锅炉事故工况下除尘器的自我保护,并能通过控制系统及时报警
每台除尘器配置多套旁路阀门,以满足除尘器旁路保护功能启动时烟气的通过。离线阀(或称提升阀)每室配备一个,使除尘器具有离线清灰、离线检修功能。提升阀为薄板型结构。整套阀门结构简单,启闭速度快,通过PLC能控制一个或多个同时工作,关闭一个或多个仓室用于离线清灰、离线检修。

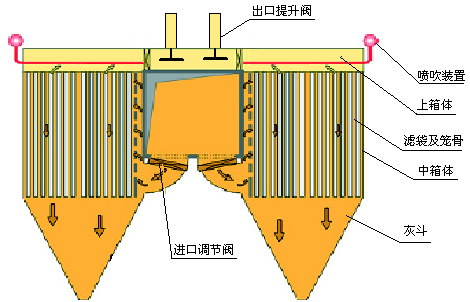

4.导流系统
每台除尘器的进口都应配备多孔板或其它形式的均流装置,烟气流速均匀性应符合DL/T514-93。电磁脉冲阀、滤袋是袋式除尘器的核心部件,而导流是核心技术。我们采取了一系列措施,促使烟气均匀分布到每条布袋上,在保证滤袋承受负荷均匀而延长滤袋使用寿命的同时,降低设备阻力。
5.清灰系统
除尘器的清灰采用压缩空气低压脉冲清灰。

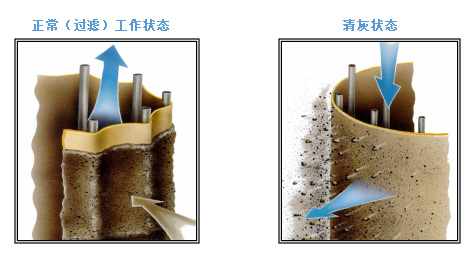

采用离线清灰方式,清灰功能的实现是通过PLC利用差压(定阻)、定时或手动功能关闭离线阀、启动脉冲喷吹阀喷吹,使滤袋径向变形,抖落灰尘。 |
