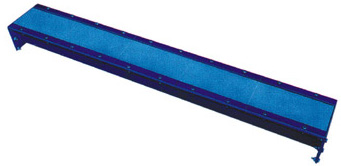

气化斜槽
用途：
空气斜槽用于粉粒料的短距离输送，也可以用于初级喂料（多灰斗粉煤灰集中系统）。空气斜槽是由若干个薄钢板制成的槽体和其他部件组合 而成，并沿斜槽输送方向布置成一定斜度，在斜槽上下槽体之间有透气层。物料由斜槽在斜槽上槽体进口喂入斜槽，压缩空气由风机（电加热器）吹入斜槽下槽并通过透气层将物料气化以改变物料的磨擦角，使期形成流动状态而沿斜度下滑达到输送的目的。
说明：
1、根据设计长度确定盖板数量和斜槽布置组合。
2、透气层根据设计长度整条槽供货。一般供槽透气层耐温120℃也可以根据用户意见供耐温200℃的透气层。
3、风机出风口的方向和角度由设计确定，一般选用0°右向。
4、截止阀的三通槽配套供货，一只三通槽配二只截止阀。

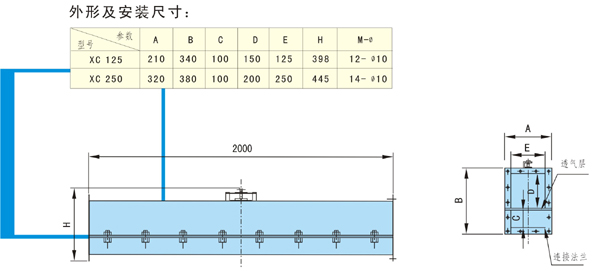

5、配套部件：标准斜槽L=2m或非标斜槽，90°弯槽，入料溜，截止阀，三通槽，风机，压力检测仪，出料溜。 |
|
| |
主要技术参数 |
|
| |
| 参数 型号 |
XC125 |
XC250 |
| 输送能力(t/h) |
11-30 |
22-55 |
| 斜度 |
6-10 |
| 空气压力(pa) |
300-600 |
| 耗气量(m/min.m) |
1.5-2.5 |
| 重量(kg/m) |
37 |
74 |
|
|
| |
|
|
| |
 |
|
| |
|
|
| |
用途：
库底斜槽用于干灰系统贮灰库的气化，通常布置于库底部。加热后的空气经库底斜槽进入灰库，通过气化增加物料流动性，从而保证物料顺利流至卸料口。
说明：
1.根据设计长度确定端盖板数量
2.根据设计长度确定库底斜槽布置组合 |
|
| |
主要技术参数： |
|
| |
| 参数 型号 |
KXC125 |
KXC175A |
KXC175B |
KXC200A |
| 工作温度 |
<200 |
| 气化空气压力(Mpa) |
<0.2 |
| 重量(kg) |
6.5/m |
40/段 |
33/段 |
25/段 |
|
|
| |

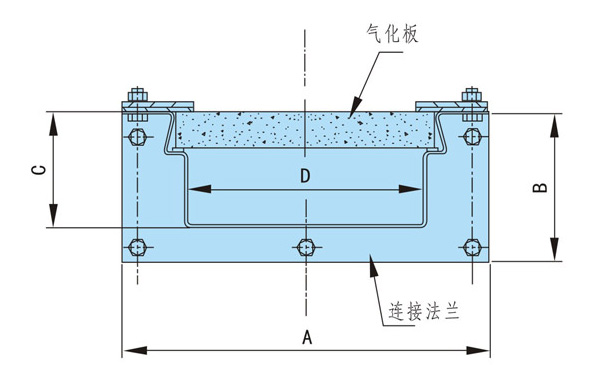

外形及安装尺寸： |
|
| |
| 参数 型号 |
A |
B |
C |
D |
L |
| KXC125 |
220 |
145 |
115 |
135 |
305,611,917,1223,1530,1836 |
| KXC175A |
254 |
125 |
90 |
160 |
2000 |
| KXC175B |
254 |
125 |
90 |
160 |
1500 |
| KXC200A |
290 |
146 |
96 |
168 |
1050 |
|
|
| |
 |
|
|
 |
|
|
